4.歯車形状測定プログラム

　このプログラムは、G3-System 50用に開発された専用プログラムです。

その特徴は

(1)測定する歯車諸元を設定するだけでセンサー移動パスを決定し自動的に測定します。

(2)レーザーの位置を自動で調整しますので歯山、歯溝に合わせる必要はありません。

　(3)歯形誤差、ピッチ誤差、歯すじ誤差の各種グラフを表示し、検査様式で印刷することができます。

　(4)測定した歯形データを即座にレンダリング処理し歯形を表示します。

　(5)理論歯形および測定歯形データを、DXF、IGES形式ファイルに出力することができます。

図4.1〜図4.6に測定プログラムの画面および測定結果を示します。

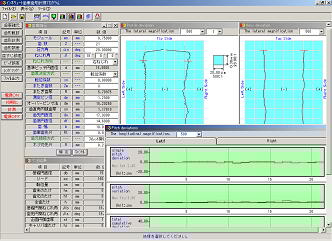

図4.1 測定プログラム	図4.2 実歯形レンダリング
図4.3 歯形誤差	図4.4 歯すじ誤差
図4.5 ピッチ誤差	図4.6 歯形3Dメッシュ
