ＹＡＳＤＡ

ＧＴ３０

---

☆１ 砥石軸スピンドル	☆２ 砥石軸シフトスライド(Ｙ軸)	☆３ 高剛性切込みスライド(Ｘ軸)
スピンドルにはビルトインタイプの スピンドルモータを組込み、軸受には ミクロンフォグ潤滑を行なっています。 熱変位を少なくするために、 モータ部及び軸受け部の外周を 冷却しています。	砥石と歯ミゾの位置合わせや 粗、仕上げ用砥石の設定の切替えを 行います。	砥石に切込みを与えるスライド(コラム)は、 砥石旋回台を十分な剛性で支持しています。

☆４ インデックス台(Ｃ軸)	☆５ 送りスライド(Ｚ軸)	☆６ 心押台	☆７ 砥石軸旋回台(Ａ軸)
高精度輪入りだしを実現した インデックス台には、大径の 複リードウオームホイールを 使用し、バックラッシュを少な くしています。	剛性の高いスライドは、インデックス台と 心押台を高精度に維持します。	クイルの出入りとクランプは油圧駆動で行います。 センターの押付け力は油圧調整で変更することが できます。	高剛性の軸受けで支持された 旋回台は、ねじれ角に対して 割出され、操作盤上の マニュアル操作でコラムに 固定することができます。 研削が可能な旋回角度は±９０° です。

---

■自動噛合わせ装置 ●タッチプローブで歯車の歯溝の中心を計測し、歯車の割出し原点を決定します。 ●自動噛合わせの際の計測歯数はｍ、対話画面上で任意に設定することができます。
		■ツルーイング装置 外径φ８５×幅１０ｍｍのダイヤモンドロータリードレッサで、２種類のコーナーＲのものが用意されています。

簡単！やさしい！「支援ソフトウエア」

インボリュート平・はすば歯車の支援ソフトウエアは、対話方式で「砥石形状解析」と「歯面修整」「加工プログラム編集」「プログラム管理」「砥石データ管理」を簡単に行うことができます。

また、任意歯形やねじ歯車については、「砥石形状解析」と「加工プログラム編集」「プログラム管理」「砥石データ管理」を行うことができます。歯すじ修整は、簡易的に行うことができます。

１砥石形状解析

砥石系所迂回席は、歯車の諸元、歯形修整量を入力することで、平・はすば歯車の砥石形状を計算し、ドレスプログラムを作成します。

歯形修整には５種類の入力パターンとフレキシブル型が有ります。

入力は作用線長さに沿って修整量を入力します。歯先Ｒや面取り、歯元Ｒのなめらかな接続も行います。

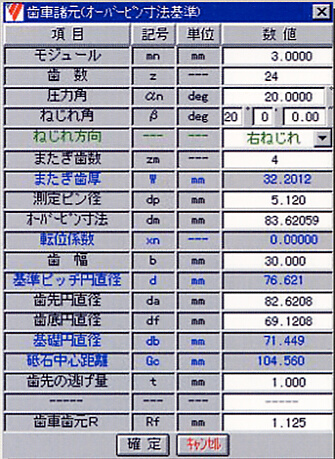

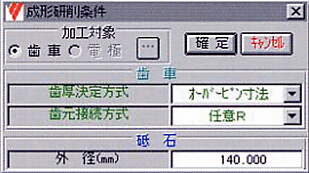

成形研削条件			歯車諸元の入力

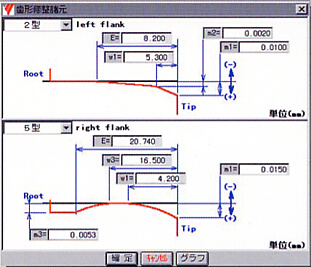

歯形修整諸元の入力

２歯面修整及び歯すじ修整

歯面修整は、歯形と歯すじ方向に３次元的に修整するプログラムを作成し、歯面の形状のシミュレーションをして確認することができます。

歯すじ方向のみの修整を両歯面同時研削で簡易的に行うこともできます。

３種類の入力パターンとフレキシブル型があります。

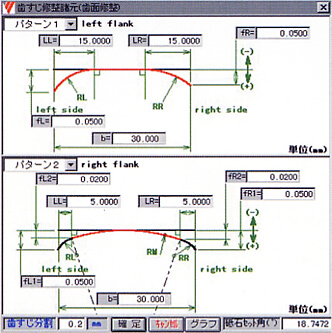

歯面修整の入力

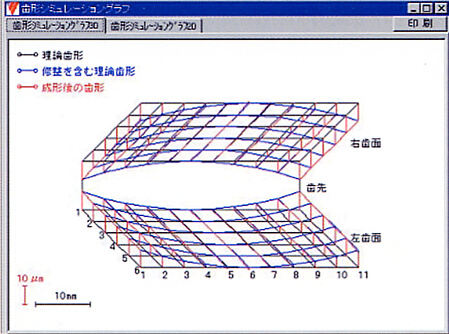

歯形解析シミュレーション

３加工プログラム編集

加工プログラム編集は、自動噛合わせ、研削、ドレスの動作を組み合わせて工程を編集し、研削パターンや歯車の取付位置データ、研削条件、ドレス条件を選択または入力することで必要なプログラムを作成します。

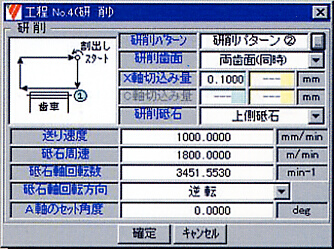

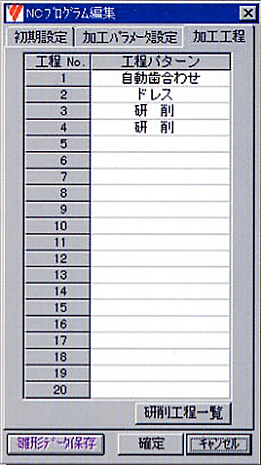

ＮＣプログラム編集			研削・(ドレス)工程編集

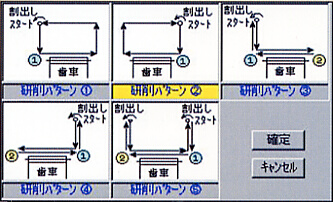

			研削パターン選択

４プログラム管理

プログラム管理は、加工データを検索して加工情報を使うことができます。砥石管理は最新の砥石形状と寸法を管理して、加工位置の自動補正を行います。砥石を別の歯車に流用する時は、砥石の形状比較を行うことができます。

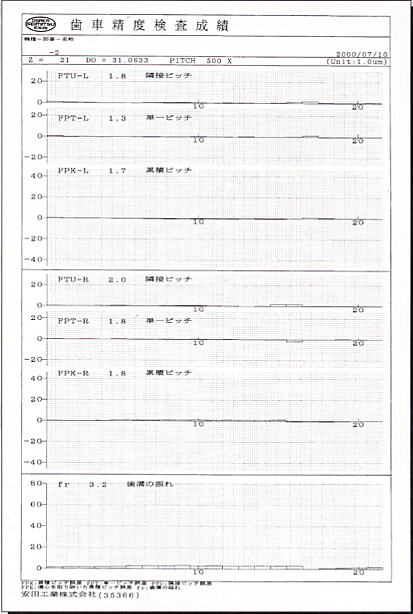

歯車制度検査の成績事例

ＪＩＳ Ｎ１級〜Ｎ４級の高精度歯車を総形研削

主な特徴

ＳＰＥＣＩＦＩＣＡＴＩＯＮＳ ※本仕様は予告なく変更することがあります。
