VGR (Variable Gear Ratio) Rack Design Software



 VGR (Variable Gear Ratio)ラック設計ソフトウエア



19.5ラックの諸元設定

 ラックの諸元設定画面を図19.8に示します。ラックの基準角度の設定により、ラックの基準位置(ピニオン回転角0deg位置)における中央断面の歯形が、歯山または谷を選択します。ラック寸法の計算結果を図19.9に示します。


図19.8 ラックの諸元設定


図19.9 ラック寸法

19.6 VGRラックの歯形創成図

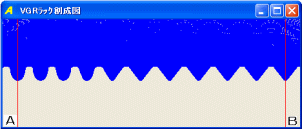

 ラック歯幅中央断面歯形の創成図を図19.10に示します。図のAは、ラック軸の中央位置でありBは、ストッパ位置を示します。左右の歯形の変化を確認することができます。


図19.10 ラックの創成図

19.7 VGRラックの3D歯形計算

 歯形計算の前に歯形の分割数を設定します。(図19.11)


図19.11 歯形計算の設定

19.8レンダリング図

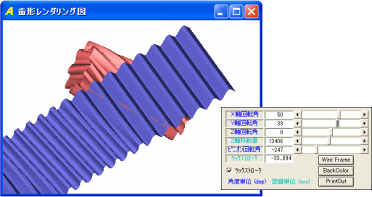

歯形計算終了後、[レンダリング図]ボタンを押すと、ピニオンとラックの歯形かみあい図を表示します。レンダリング図は、座標軸の角度を変更することにより、視点を変えて観察することができます。
 19.12にピニオン上面から観たレンダリング図を示します。また、図19.13のラック背面から観たしたレンダリング図には、かみあい接触線を観察することができます。

19.13の右に示すコントロールフォームで、

@ 座標軸の角度変更
A ズーム
B ワイヤフレーム、シェード表示切り替え
C 背景色の設定
D ラックストロークチェック(ピニオンまたはラックの移動)の機能があります。


図19.13 レンダリング(ピニオン上面からの観察)


図19.13 レンダリング(ラック背面からの観察)

19.9 CADファイル出力

 ピニオンとVGRラックの歯形をDXFまたはIGESファイルで出力することができます。図19.14および図19.15にファイル出力設定を示します。CAD作図例を、図19.16〜図19.19に示します。


図19.14 DXF出力

図19.15 IGES出力

図19.16 CAD作図例(DXF)


図19.17 CAD作図例(DXF)


図19.18 CAD作図例(IGES)

図19.19 CAD作図例(IGES)
