[9] Elliptical gear design system (楕円系歯車)


9.1概要
  楕円系歯車設計システム(Eliptical gear design system)は，旧来の内容を一新しました．旧カタログ(VOL.10，18頁)の楕円系歯車は販売中止とさせていただきます．
  新しい楕円系歯車ソフトウェアは，図9.1に示しますように同葉数だけでなく異葉数の設計も可能です．
  非円形歯車はカムに比較して滑りが少なく，リンク機構に比較してコンパクトな設計ができます．また，確実に荷重を伝達することができるなど非常に有利な特徴を有しています．

9.2諸元入力画面

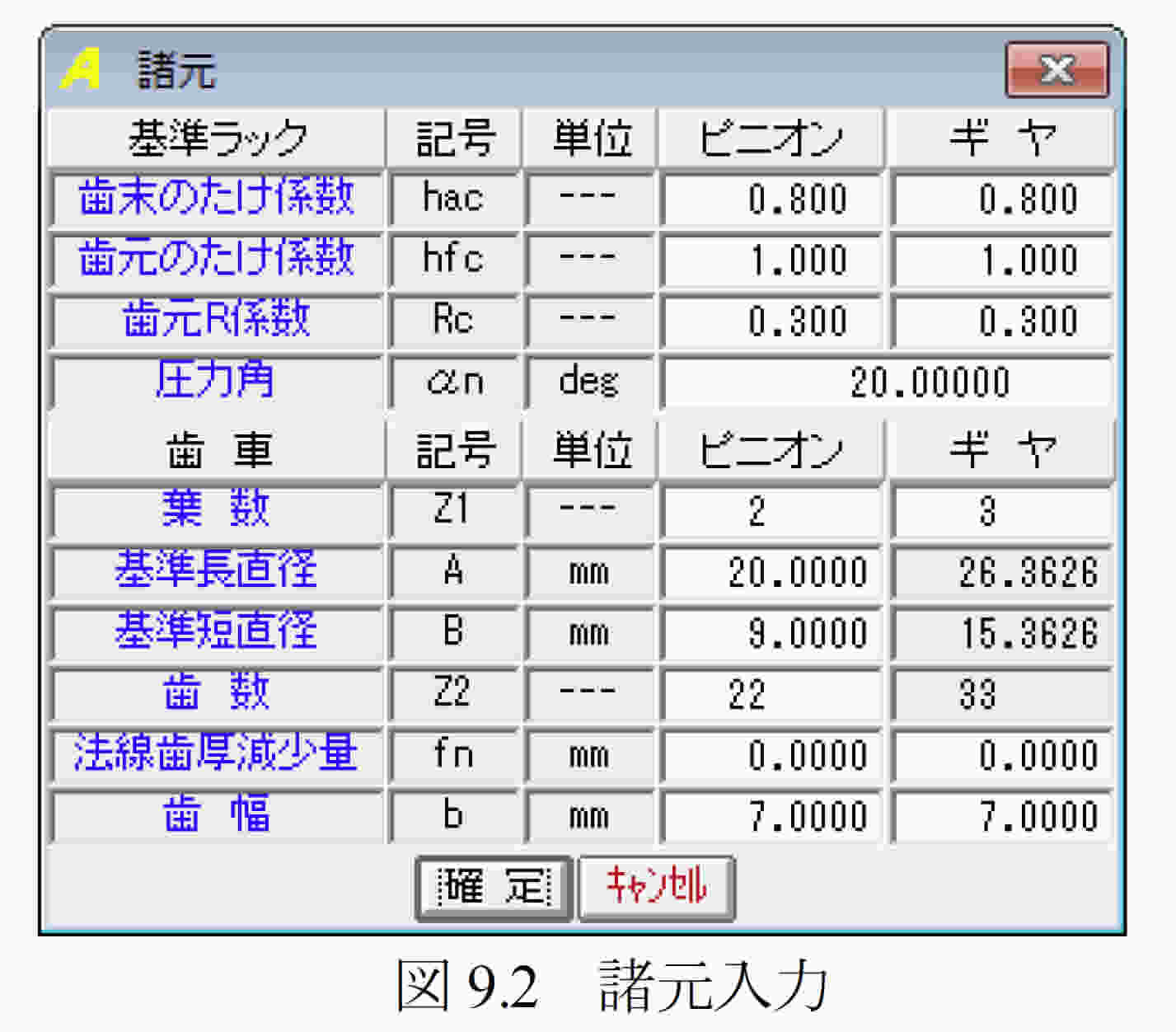

  諸元入力画面を図9.2に示します．例題の場合，ピニオンの葉数を2，ギヤの葉数を3としていますが，葉数は，1～10の範囲で設定することができます．


9.3寸法結果

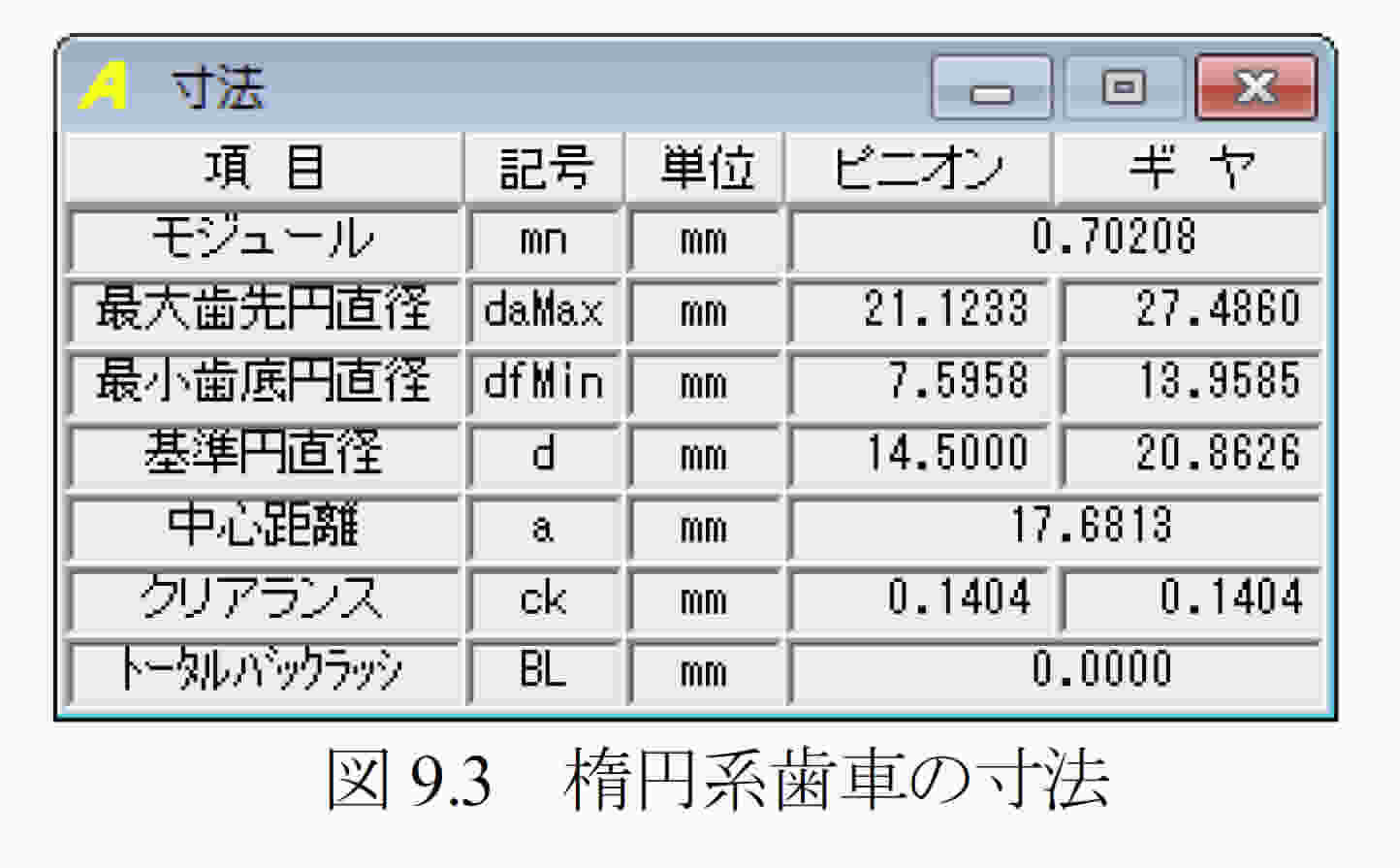

  図9.3に楕円系歯車の寸法結果を示します．

 9.4楕円系歯車の基準線
  図9.4に楕円系歯車の基準線を示します．


9.5変位曲線グラフ

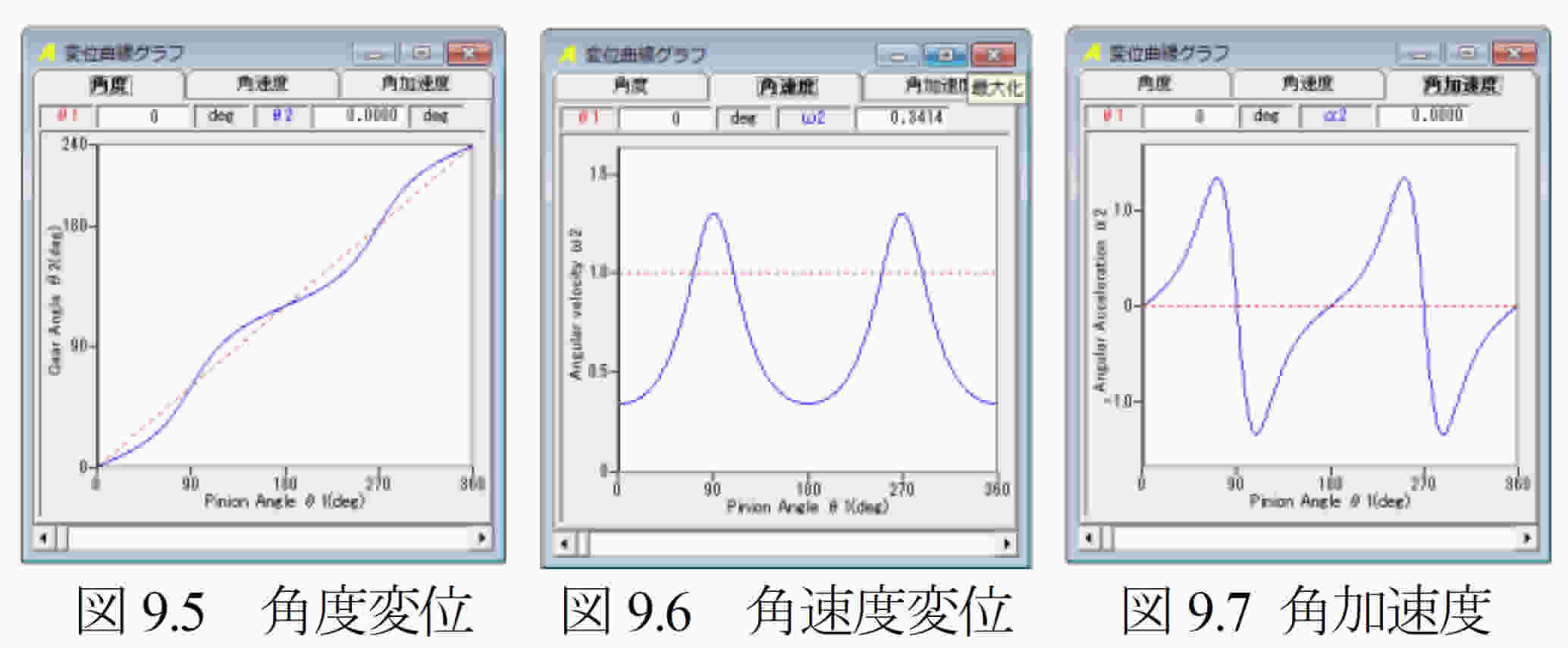

  角度変位，角速度変位，角加速度変位グラフを図9.5～図9.7に示します．このグラフの角度カーソルと図9.10及び図9.11の歯形軌跡図のピニオン回転角と連動しています．


9.6歯形創成図

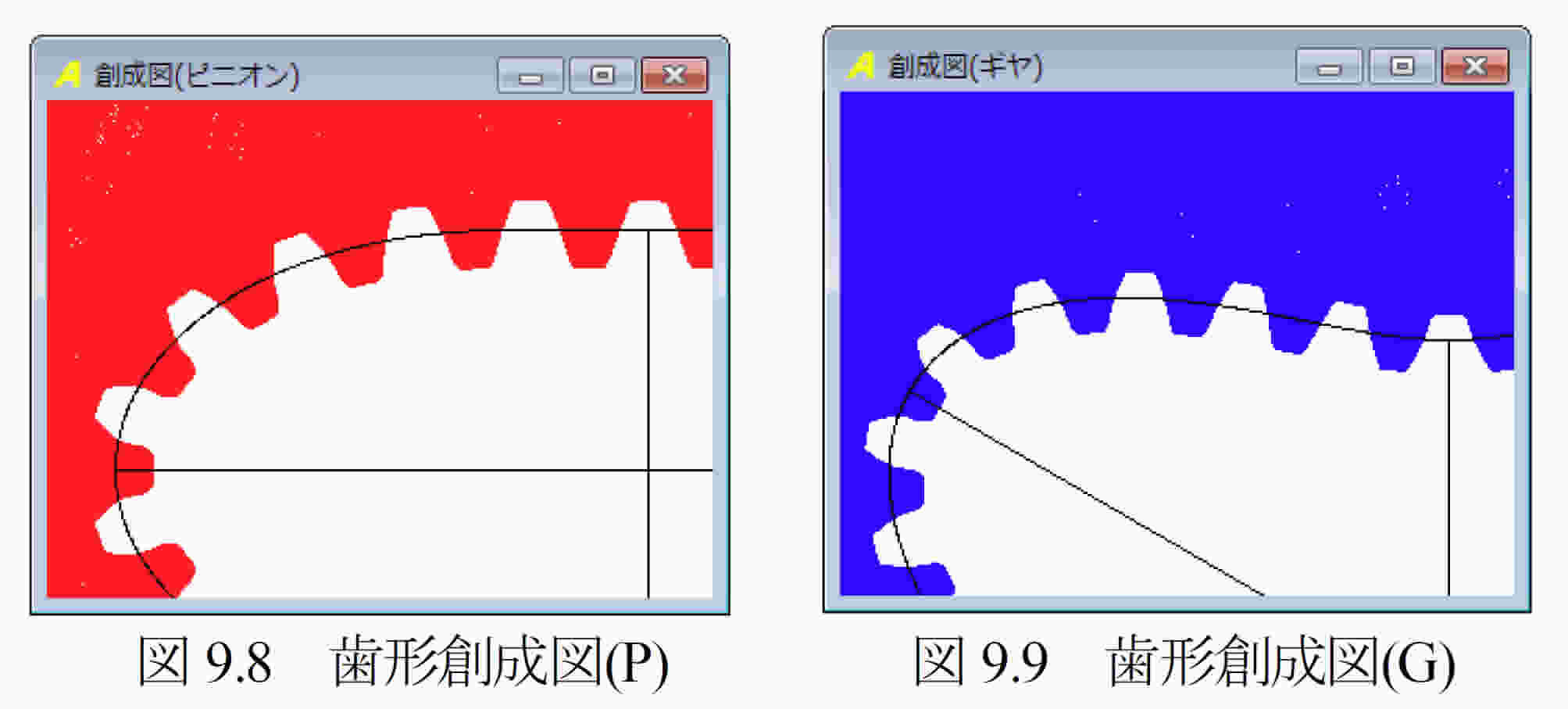

  図9.8及び図9.9に歯形創成図を示します．


9.7歯形軌跡図

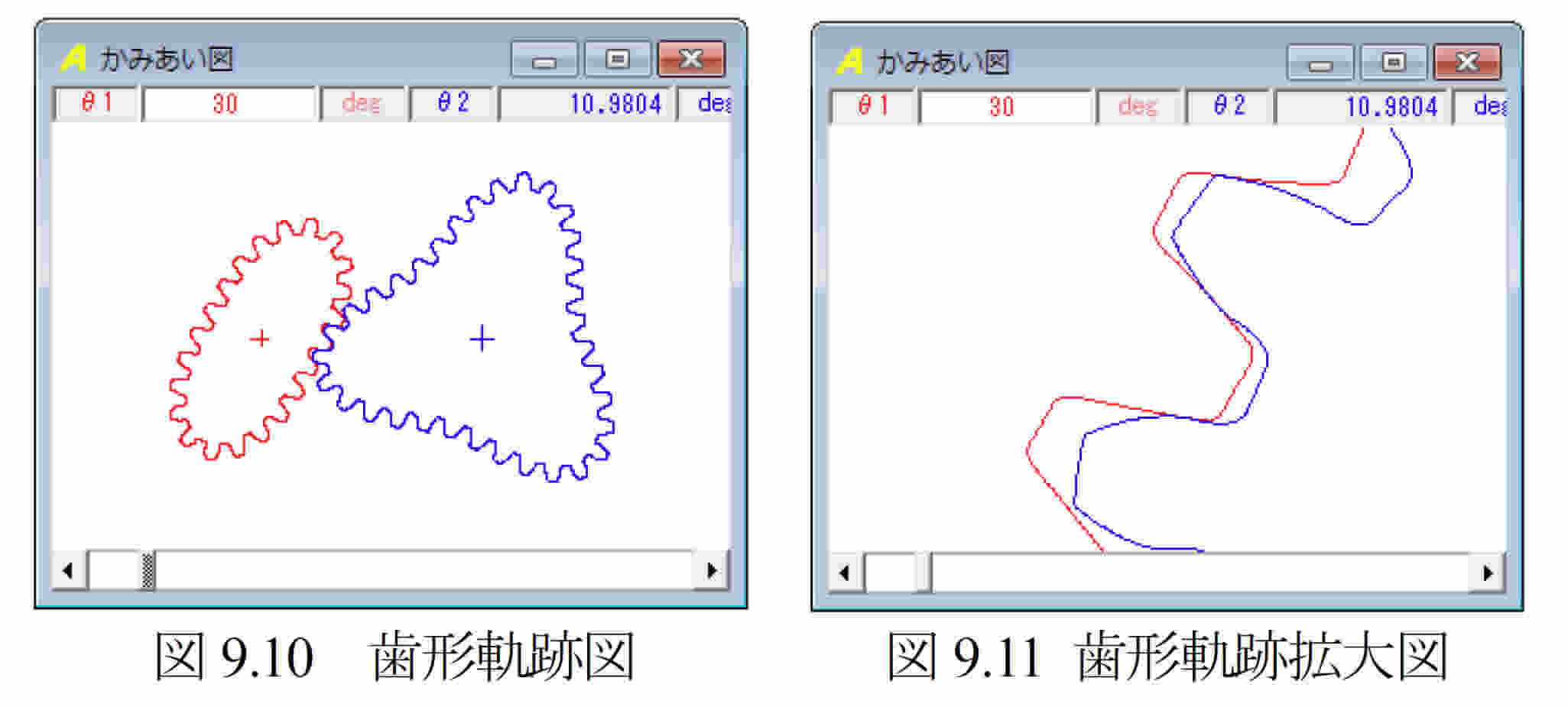

  図9.10に歯形軌跡図を，図9.11に，歯形かみ合い部の拡大図を示します．

44

9.8 歯形レンダリング
  楕円系歯車の歯形レンダリングを図9.12に示します．コントロールフォームにより視点や回転角を変更することができます．


9.9 歯形ファイル
  楕円系歯車の歯形をDXFファイルで出力することができます．図9.13にDXFファイル出力フォームを示します．


9.10 作図例

 9.10 作図例

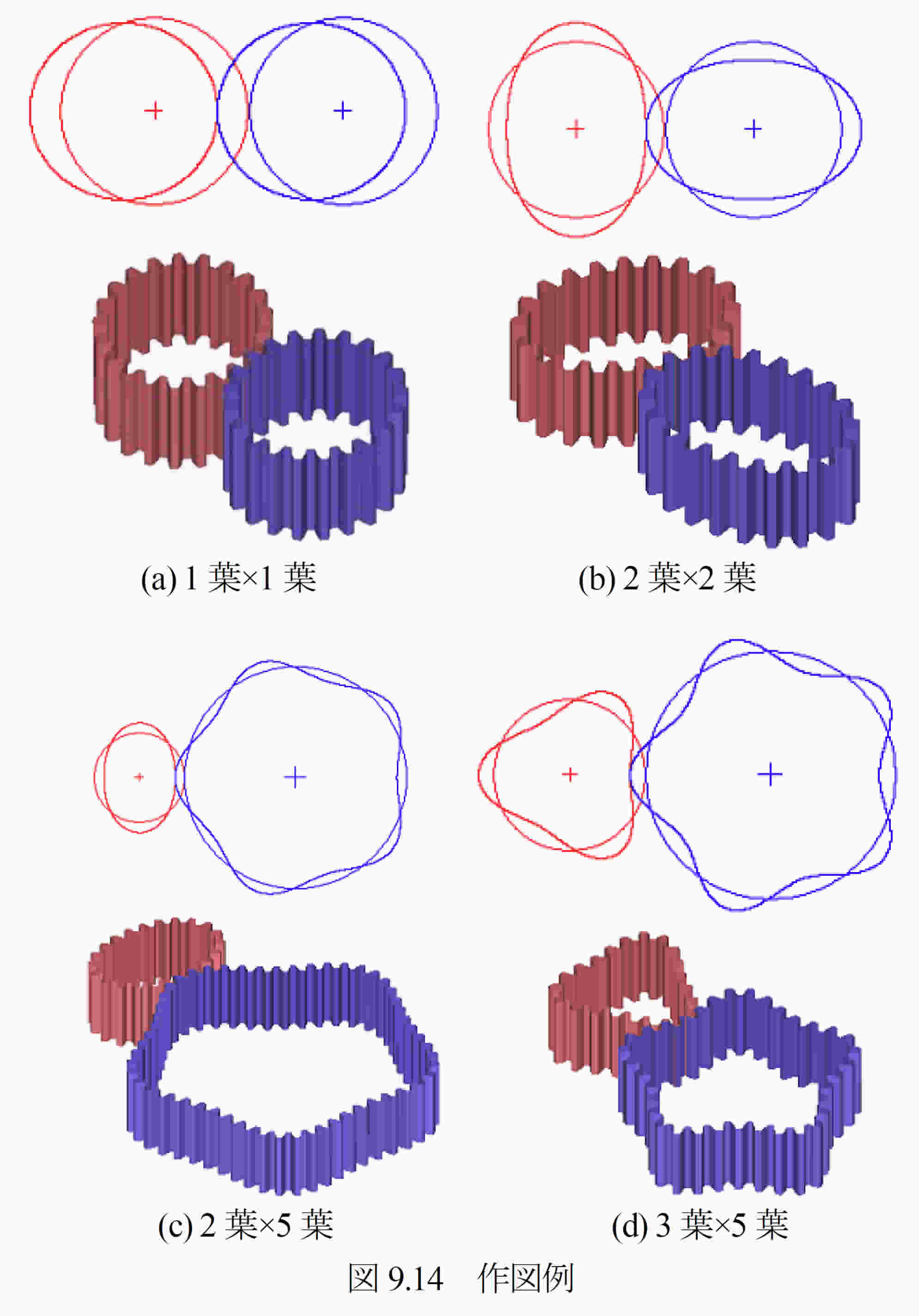

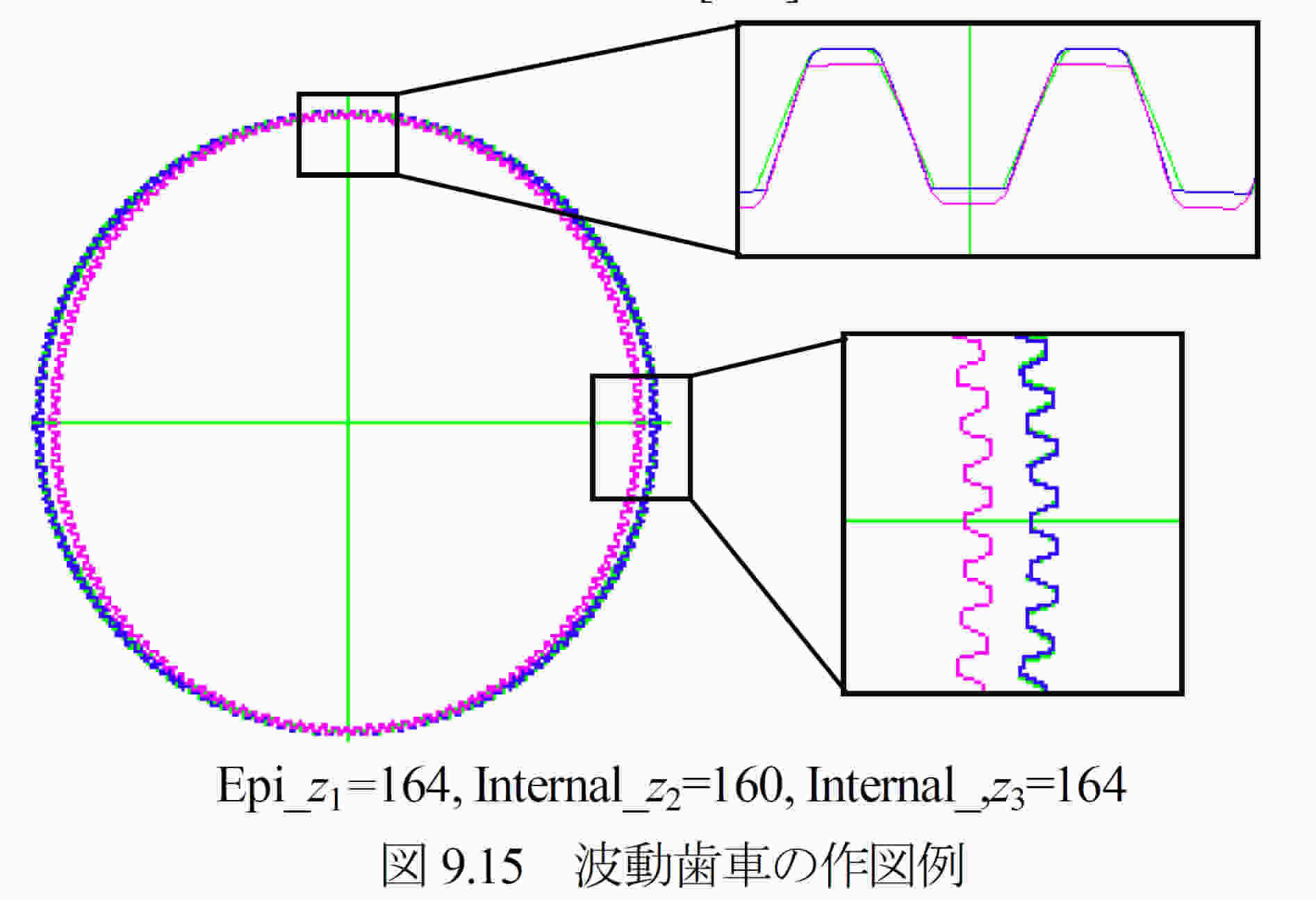

楕円系歯車ソフトウェアを用いて設計した波動歯車例を図9.15に示します．他の波動歯車作図例を[101]に示します．


※ CAM曲線を与え，これに歯を生成するソフトウェアは，別途お問い合わせください．

[10] Worm Bite2 (ウォームバイト刃形解析）


10.1 概要
  ウォームの歯切り加工は，図10.2のようにフライスカッタ（または砥石）で加工するK形（3形）歯形が一般的ですが，小形のウォームや電極に使用されるウォームはバイトで切削されています．加工方法として図10.3のようにバイトを軸方向に対し平行に取り付けて切削すればウォームの軸方向歯形は直線となります．しかし進み角が大きくなると一方の刃のすくい角が負となり反対側では逃げ角を大きくとらなければならないため切削が困難となります．このような場合には図10.4のようにバイトをねじ面に対し直角に取り付けて切削する事になります．
  図10.4のようにバイトを歯直角に取り付けてウォームを切削する（N形ウォーム）と切削後のウォーム軸方向歯形は直線とはなりませんが，Worm Bite2は切削後のウォーム軸方向歯形が直線となるようにバイトの形状を生成するソフトウェアです．
