21.1概要
L-Hypoid

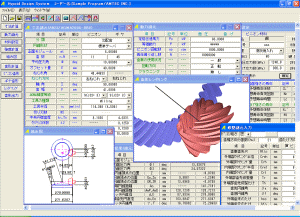

Gear Design Systemは、寸法、歯形、強度計算をトータルに設計することができます。ハイポイドギヤの歯形、歯すじは、歯切り機械から生成されるものですが、本ソフトウエアでは、球面インボリュート歯形を持つスパイラルベベルギヤ(大歯車)にオフセットを与えピニオンの歯形を解析し１組の歯車としています。図21.1に全体画面を示します。
図21.1 L-Hypoid
Gear Design System
21.2寸法設定

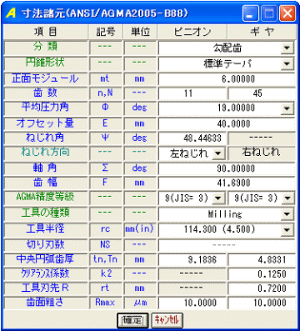

図21.2に寸法設定画面を示します。数値が不明な場合は、標準値を入力することができ、ねじれ角やオフセット量、工具半径などを自由に設定することができます。
図21.2 寸法諸元設定
21.3寸法計算結果
AGMA2005-B88規格に基づいてハイポイドギヤの各部寸法を計算します。図21.3に寸法結果を示します。図21.4の諸元修整で、歯形の解析精度を設定し、クラウニング、歯形修整、歯先円錐角、歯たけなどを変更することができます。
|
