図11.18 歯形創成図 　図11.19 歯形軌跡図

　　
図11.20距離計測 　　　図11.21 部分拡大

　　
　図11.22工具の加工軌跡 図11.23歯形レンダリング

　　
図11.24 ｼｪｰﾋﾞﾝｸﾞｶｯﾀと歯車 図11.25ﾎｰﾆﾝｸﾞ砥石と歯車
のかみ合い　　　　　　　 のかみ合い

11.8加工数値
　各工具での加工数値を図11.26〜11.29に示します. これらの表で面取り長さ, 歯面直径, 歯車体積, 各直径などの詳細数値を確認することができます.

　　　
　図11.26 ﾎﾌﾞ加工数値  図11.27 ﾋﾟﾆｵﾝｶｯﾀ加工数値

　　　
図11.28 ｼｪｰﾋﾞﾝｸﾞｶｯﾀ加工数値　　図11.29 ﾎｰﾆﾝｸﾞ加工数値

11.9歯形誤差グラフ
　加工後の歯形形状を示す歯形誤差グラフを図11.30に示します. 特に, 被削歯車と異なる諸元のドレスギヤや, バイアス修整等の複雑な修整を施したドレスギヤを使用した場合, 正確に歯形が加工されるか否かの判断を容易にすることができるように各直径での修整量や歯形全体の傾向を示すトポグラフ, 倍率の指定など豊富な機能を備えています. 図11.31は, ホーニング後の歯すじ誤差グラフ例であり, 歯面形状と歯すじ形状を表したトポグラフを図11.32に示します.

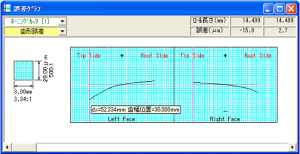

図11.30 ホーニング後の歯形誤差グラフ例

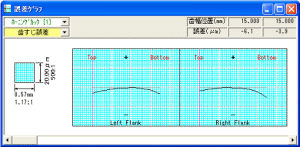

図11.31 ホーニング後の歯すじ誤差グラフ例

図11.32トポグラフ
